Planen von Flüssigboden Baustellen und Herstellen von Flüssigboden und Beton auf der Baustelle mit der mobilen Mischaufel von Tibatek

Flüssigboden



Flüssigboden ist ein durchdachtes, nachhaltiges und inzwischen ausgereiftes Produkt zur Verfüllung von Kanälen und Gräben als Bodenersatz. Galt neben den fachlichen Vorteilen bisher der Nachteil einer meist unwirtschaftlichen Herstellung von Flüssigboden, ist dieser Nachteil durch die Neuentwicklung der Flüssigbodenschaufel der Firma Tibatek gewichen.

Fachliche Vorteile von Flüssigboden



Die fachlichen und technischen Vorzüge von Flüssigboden liegen einerseits in geringeren Aushub- und Deponiekosten durch geringere Arbeitsraumbreiten, einer optimalen Bettung von Rohren und Einbauten auch dort, wo man aufgrund von beengten Platzverhältnissen und vielen querenden Leitungen nur schwierig Zugriff hat und andererseits in der Vermeidung von Schäden durch ungleichmäßige Verdichtung im Zwickelbereich und in der Verbaurandzone. Die Herstellung von Flüssigboden erfolgte entweder im Werk mit Transport des fertigen Flüssigbodens auf die Baustelle, was zu erhöhten Kosten sowie zu Schwierigkeiten bei der Planung des Bauablaufs führt, da die Baustelle mit dem weiteren Bauablauf abhängig ist von der Anlieferung des Flüssigbodens. Oder der Flüssigboden wird in größeren, sehr teuren mobilen Mischanlagen auf der Baustelle hergestellt, was bei großen Verbrauchsmengen sinnvoll und wirtschaftlich sein kann, aber insbesondere bei kleineren Mengen unrentabel und nicht kostendeckend ist.

Es zeigt sich zunehmend, dass eine Verfüllung des Grabens und Kanals mit Flüssigboden nur bis zum Rohrscheitel anstatt bis zur Grabenoberkante sinnvoll und wirtschaftlich ist, da Flüssigboden teurer ist als herkömmlicher, receycelter Boden. Ab Rohrscheitel wird dann der ausgehobene, aufbereitete Boden zur vollständigen Verfüllung des Bodens eingebaut und herkömmlich verdichtet. Die damit verbundene Herstellung und Verwendung von geringeren Mengen an Flüssigboden konnte bisher nur schwierig kostengünstig umgesetzt werden.



Herstellen von Flüssigboden und Beton

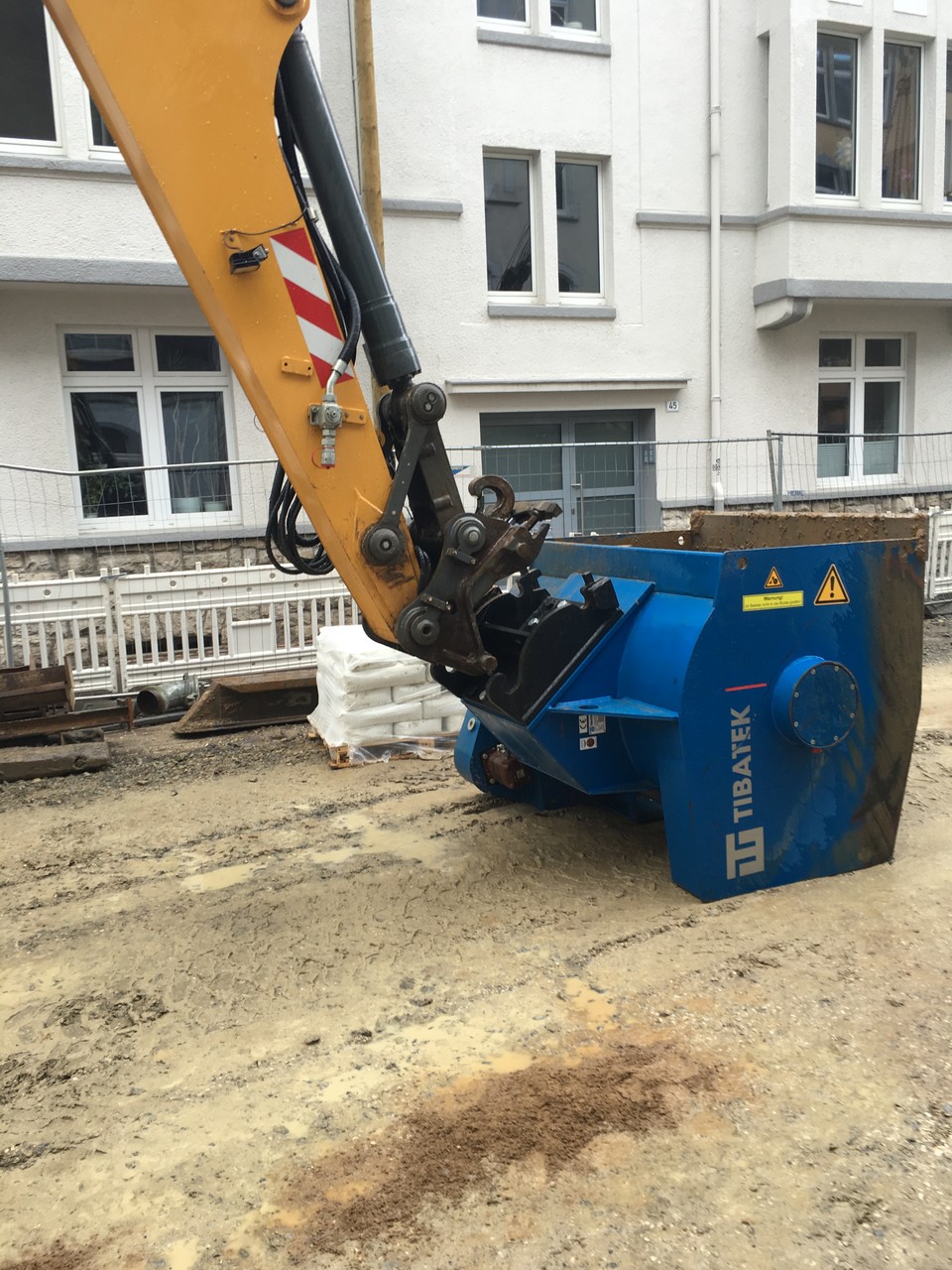

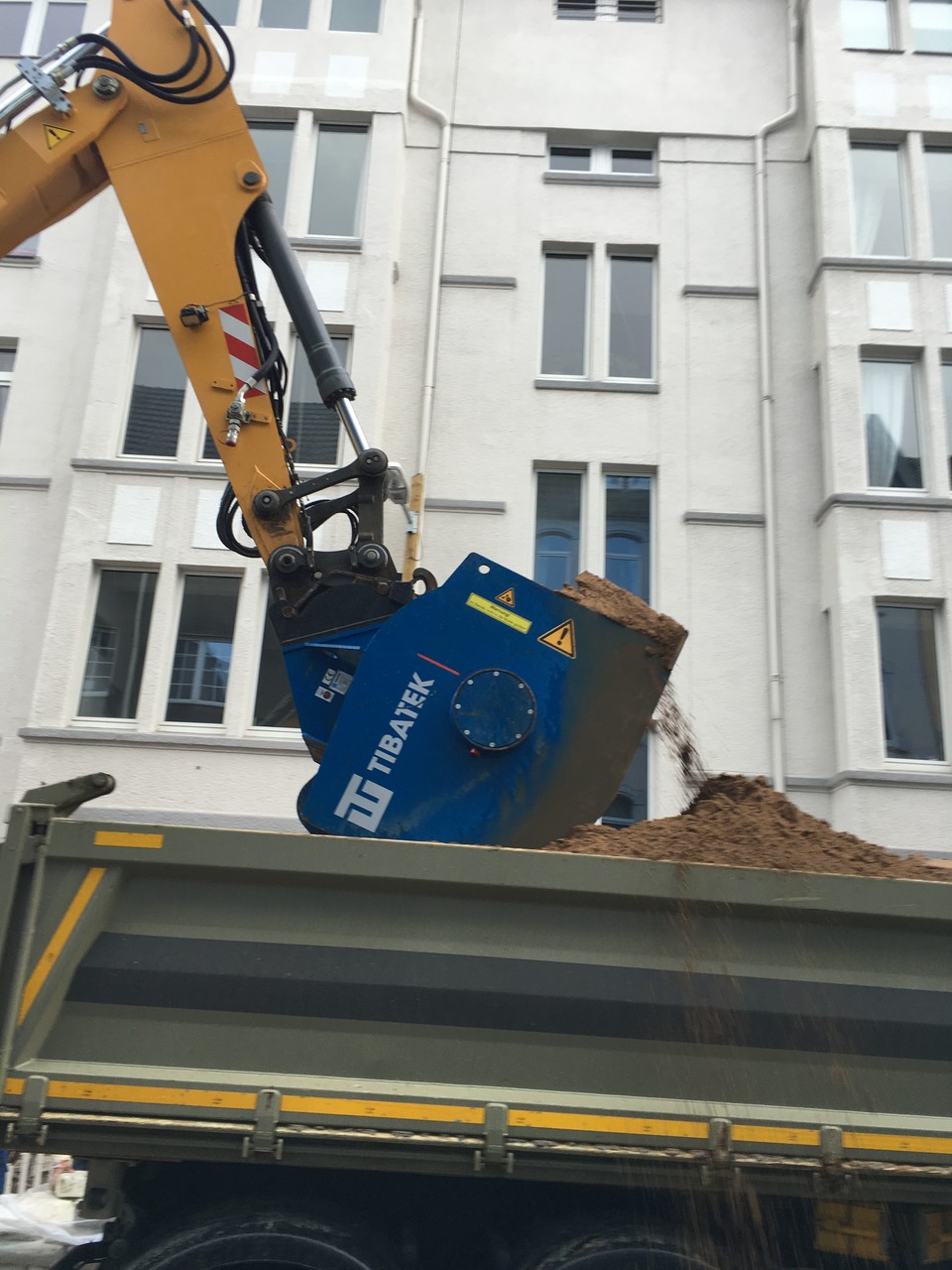

Mit der mobilen Mischanlage für Flüssigboden der Firma Tibatek kann man Tagesmengen von ca. 40 - 50 m3 und damit entsprechend kleinere Mengen an Flüssigboden herstellen. Dadurch kann das Team auf der Baustelle nach Bedarf entscheiden, wann wie viel Flüssigboden herzustellen ist und ist damit nicht mehr abhängig von Anlieferungen, die zeitlich und mengenmäßig schwierig zu planen und zu koordinieren sind. Durch die Verwendung des anstehenden Aushubbodens durch Mischen mit umweltverträglichem Compound und Wasser wird das Herstellen von Flüssigboden zudem nachhaltig und ressourcenschonend. Ideal kann die mobile Mischschaufel auch zum Anmischen und Herstellen von Beton in kleineren Mengen genutzt werden, ohne hierfür extra einen mobilen Betonmischer anschaffen und vorhalten zu müssen. Die Flüssigbodenschaufel ist in zwei unterschiedlichen Größen erhältlich, zum Anmischen einer Menge von 0,8 m3 sowie 1,0 m3 pro Mischvorgang. Genutzt wird die kleinere Mischschaufel mit Baggern zwischen 15 und 20 Tonnen und die größere mit Baggern ab 20 Tonnen.




Wiegetechnik zur exakten Bestimmung der Bodenmenge mit Datenerfassung

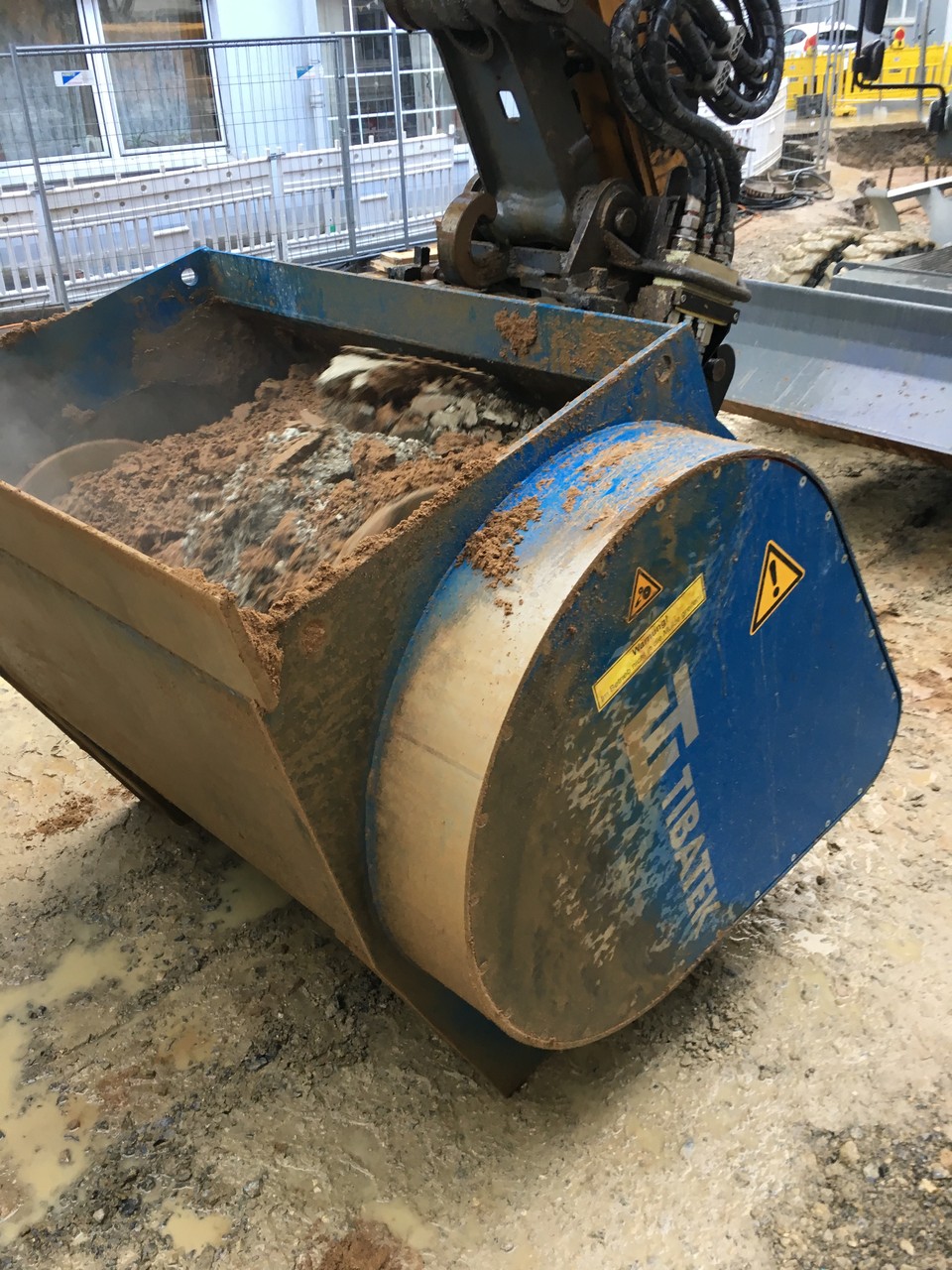

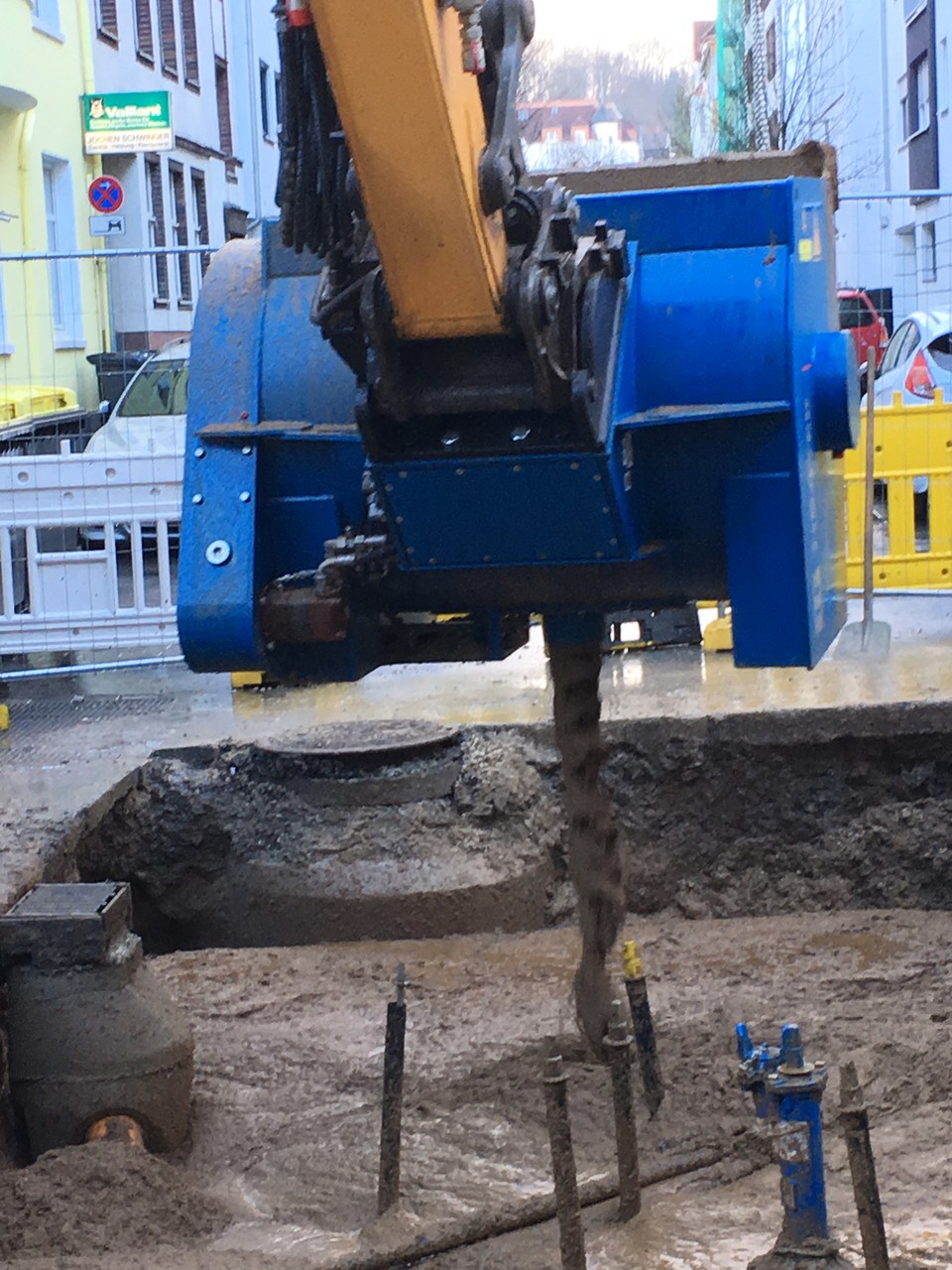

Das Herstellen und Anmischen des Flüssigbodens klappt dabei schnell und einfach. Der gegebenenfalls aufzubereitende Aushubboden wird zusammen mit dem Compound und Wasser nach einer definierten Rezeptur, die wir für Sie entsprechend Ihren speziellen Baustellenbedingungen auf Wunsch planen und festlegen, in der Mischschaufel in nur 3 bis 4 Minuten zu Flüssigboden verarbeitet. Mit einer zwischen dem Schnellwechsler und der Montageplatte an der Flüssigbodenschaufel montierten digitalen Waage kann das Füllgewicht der Mischschaufel jederzeit exakt bestimmt werden, so dass die vorgegebene Mischrezeptur genau eingehalten und insbesondere kontrolliert und nachgehalten werden kann. Die Waage ist dabei auf 0 tarierbar, alle Gewichte mit zugehörigen Zeiten werden gespeichert und können über einen USB-Anschluss ausgelesen und ausgedruckt werden. Als weitere Unterstützung wird ein digitaler Wasserdurchflussmesser zur exakten Bestimmung der einzufüllenden Wassermenge mitgeliefert. Fehler und Ungenauigkeiten sind somit beim Herstellen von Flüssigboden ausgeschlossen. Und gesäubert wird die mobile Mischanlage ganz einfach mit Boden.





Ingenieurtechnische Planung und Beratung




Wir helfen Ihnen gerne mit unseren Partnern (www.fluessigboden-partner.de, www.hs-planer.de und www.wbm-fluessigboden.de) bei der Planung, dem Entwurf, der Abschätzung und Ermittlung der Kosten und der Umsetzung Ihrer Flüssigbodenbaustelle. Binden Sie uns bereits früh in der Ausschreibungs- und Angebotsphase ein, wir definieren und planen die einzelnen Schritte, von der ersten Entwurfsplanung über die Kalkulation der Flüssigbodenkosten, der Erstellung der Ausführungszeichnungen, der Berechnungen, z.B. die Auftriebsberechnung, der Festlegung der Rezeptur, der Herstellung des Flüssigbodens auf der Baustelle verbunden mit allen erforderlichen Nachweisen und labortechnischen Untersuchungen bis hin zur Vermietung der erforderlichen Geräte mit Anlieferung und Einweisung auf der Baustelle. Alles aus einer Hand.




Vermietung



Die mobile Flüssigboden-Mischanlage kann in den Schaufelgrößen 0,8 und 1,0 m3 angemietet werden. Zum Mietumfang gehören neben der eigentlichen Mischschaufel ein 8 Fuß Container zur trockenen und sicheren Lagerung des Compounds und Werkzeugs sowie ein Wasserdurchflussmesser zur exakten Zugabe der Wassermengen. Auf Wunsch vermieten wir die mobile Mischschaufel mit der oben näher beschriebenen Wiegetechnik zur genauen Dosierung der Mengen und insbesondere zur Erfassung und Nachhaltung aller wesentlichen Messdaten. Wahlweise liefern wir die Flüssigbodenschaufel mit einem vollautomatischen Schnellwechselsystem von Likufix oder Oilquick aus oder bauen Ihren hydraulischen Schnellwechsler an das Mietgerät zum effizienten Einsatz auf der Baustelle an.




Service und Dienstleistungen von www.tibatek.de



Erfahren Sie mehr über die mobile Flüssigbodenschaufel FBS der Firma Tibatek sowie über unseren Mietservice, unsere Dienstleistungen und unsere anderen Produkte. Die Schüttgutmulde SGM 50 mit einem Füllgewicht bis 50 Tonnen für genau 2 LKW-Ladungen hilft beim Lagern und Umlagern von Boden und Schüttgütern und die hydraulische Leitungskupplung unterstütz bei der Beschleunigung der Bauabläufe durch ein vollautomatisches Kuppeln der Hydraulikleitungen von Bagger und Anbaugerät. www.tibatek.de. Technik für den Tiefbau





Gemeinsam mit unseren Partnern www.fluessigboden-partner.de, www.hs-planer.de und www.wbm-fluessigboden.de helfen wir Ihnen und unterstützen Sie bei der Planung und Umsetzung Ihrer Baustelle. Kontaktieren Sie uns. www.tibatek.de





Die Vorteile der Tibatek Flüssigbodenschaufel zusammengefasst auf einen Blick



  • schnelle Herstellung von Flüssigboden und Beton vor Ort in nur 3 bis 4 Minuten

  • kostengünstige Herstellung von Flüssigboden auf der Baustelle in kleineren Mengen von bis zu 40 - 50 m3 pro Tag

  • die Baustelle entscheidet abhängig vom Baufortschritt selbst, wann wie viel benötigt wird

  • keine verpflichtende Abnahme größerer Mengen; man stellt nur so viel her, wie benötigt wird

  • nachhaltiges und umweltschonendes Arbeiten mit der Flüssigbodenschaufel von Tibatek mit ausgehobenem und aufbereitetem Boden, umweltverträglichem Compound und Wasser



Technische Daten FBS 800



Höhe

1600mm

Breite

1680mm

Tiefe

1500 mm

Füllmenge

0,8m3

Gewicht (leer)

1725 kg

Gewicht (gefüllt)

ca. 3700 kg

Empfohlener Arbeitsdruck

180 bar

Max. zulässiger Hydraulickdruck

350 bar

Empfohlene Baggergröße

15-20 to

CE-Zeichen





Technische Daten FBS 1000



Höhe

1800mm

Breite

1900mm

Tiefe

1500 mm

Füllmenge

1m3

Gewicht (leer)

2052 kg

Gewicht (gefüllt)

ca. 4500 kg

Empfohlener Arbeitsdruck

180 bar

Max. zulässiger Hydraulickdruck

350 bar

Empfohlene Baggergröße

20-25 to

CE-Zeichen







Mitgeliefertes Zubehör:



Wasserdurchflussmesser



Mit Hilfe des Wasserdurchflussmessers wird die nach festgelegter Rezeptur erforderliche Wassermenge exakt dosiert zugegeben. Der Wasserdurchflussmesser ist im Mietpreis für die Flüssigbodenschaufel enthalten.











Zubehör auf Wunsch



Container



Verschließbarer 8 Fuß Container dient zur sicheren und witterungsunabhängigen Aufbewahrung der Compound-Paletten sowie der Materialien.





Vollautomatisches Schnellwechselsystem



Wir liefern die Flüssigbodenschaufel mit einem vollautomatischen Schnellwechselsystem von Likufix oder Oilquick aus oder bauen auf Wunsch Ihren hydraulischen Schnellwechsler an das Mietgerät. Sagen Sie uns einfach Bescheid.





Wiegetechnik



Zur exakten Einhaltung der vorgegebenen Rezeptur und des richtigen Mischungsverhältnisses kann eine digitale Waage zwischen Schnellwechsler und Flüssigbodenschaufel eingebaut werden, die exakt das Füllgewicht der Mischschaufel misst und speichert zur digitalen Ausgabe, z.B. auf einen USB-Stick.



Die Wiegeeinrichtung für die Flüssigbodenschaufel FBS 1000 und 800 besteht aus folgenden Komponenten:

   1 .Anzeigegerät mit Akku

  • reine Wiegefungtion
  • Tara Handeingabe

  • Stromspar-/Sleepfunktion

  • Waage nach Einschalten auf 0 tarierbar

  • Waage automatisch auf 0

  • Ausdruck von Wiegungen und Zeit möglich



     2. USB-Datenlogger

  •  Ausgabeeinheit mit USB-Stick Buchse





     3. PC-Software Weight-Control zur Gewichtserfassung

  • Anzeige des aktuellen Gewichtes über die serielle Schnittstelle
  • Gewichtsspeicherung durch Betätigung der Drucktaste am Anzeige-Gerät
  • Auswertung nach Datum und Uhrzeit





    4. Aufnahmeeinheit Wiegeeinrichtung als Sandwich zwischen Schnellwechsler und Flüssigbodenschaufel

  • Zwei Stück Kopfplatten mit Krupp Bohrbild und Gelenkverbindung
  • Zwei Stück Scherkraftaufnehmer 10 to



Miete Flüssigbodenschaufel FBS 800



Mietpreis:



ab € 80,00 Tag / mindestens 14 Tage Mietdauer



inkl. Maschinenbruchversicherung (MBV)



inkl. digitalem Wasserdurchflussmesser



auf Wunsch zzgl. 8 Fuß Container zur Compound-Lagerung. Mietpreis: 5,00 / Tag



auf Wunsch zzgl. vollautomatischem Schnellwechselsystem Oilquick oder Likufix. Mietpreis: € 20,00 / Tag



auf Wunsch zzgl. Wiegetechnik. Mietpreis: € 45,00 / Tag



auf Wunsch Montage und Demontage Ihres eigenen vollautomatischen Schnellwechslers einschließlich hydraulischer Verschlauchung



zzgl. An- und Abtransport



Miete Flüssigbodenschaufel FBS 1000



Mietpreis:



€ 90,00 Tag / mindestens 30 Tage Mietdauer



inkl. Maschinenbruchversicherung (MBV) und einschließlich 8 Fuß Container und



inkl. digitalem Wasserdurchflussmesser



auf Wunsch zzgl. 8 Fuß Container zur Compound-Lagerung. Mietpreis: 5,00 / Tag



auf Wunsch zzgl. vollautomatischem Schnellwechselsystem Oilquick oder Likufix. Mietpreis: € 20,00 / Tag



auf Wunsch zzgl. Wiegetechnik. Mietpreis: € 45,00 / Tag



auf Wunsch Montage und Demontage Ihres eigenen vollautomatischen Schnellwechslers einschließlich hydraulischer Verschlauchung



zzgl. An- und Abtransport







Alle Preise verstehen sich netto zzgl. 19% MwSt.







Von der Idee bis zum fertigen Produkt - www.tibatek.de - Technik für den Tiefbau



02861 - 929491 - 0
